| < 製品案内 > マイカプレート・マイカシート（マイカ絶縁シート） |

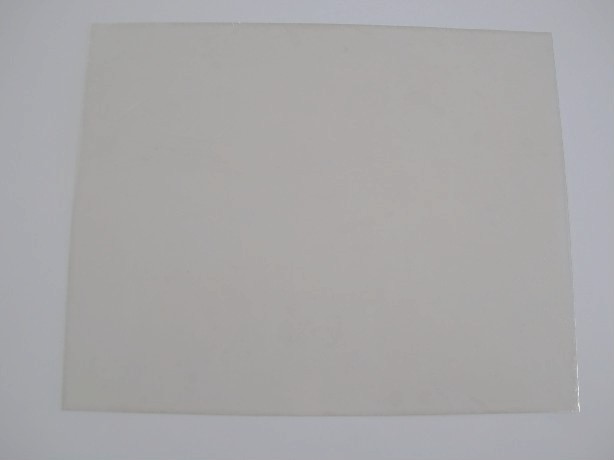

ＴＯ-3Ｐトランジスタ用マイカシート
24mm×20mm, 厚み0.08mm |
ヤマグチマイカが原料として使用するマイカ原鉱石は、主にインド
で採掘されます。インド産の白雲母（マスコバイト）は結晶が大きく、
不純物や黒点が少ないため、板状のマイカプレートにサイズ加工さ
れて、耐熱絶縁材や耐熱窓、耐腐食窓などに用いられています。
当社のネットワークで原料調達、サイズ加工されたマイカプレート
を受注生産で販売します。
|
マイカプレートの主な用途
耐熱性、絶縁性、透明性、耐腐食性があるうえ割れにくいため、以下の用途で活用されています。
■電熱機器、電子回路、パワートランジスタなどの耐熱性電気絶縁シート
■ボイラーなどの液面計の窓
■高温燃焼機器の燃焼確認用の窓
また、天然マイカの表層を剥がすと、その結晶面は凹凸が少なく非常にきれいであるため、
■原子間力顕微鏡（AFM）の観察用試料台 にも使われます。 |
マイカプレート取り扱いサイズ、材料グレードなど
下表はマイカプレートの取り扱い例です。材料となる原鉱石は、天然白雲母（マスコバイト）のみとなります。
ご要望に応じたサイズ加工、穴あけ、角R加工が可能です。 |
サイズ
（mm） |
厚み
（mm） |
材料グレード |
受注単位 |
納期 |
| 15×15 |
0.15 |
GS（ASTM V4相当） |
10枚, 50枚, 100枚 |
受注後、約3週間 |
| 25×25 |
0.15 |
GS（ASTM V4相当） |
10枚, 50枚, 100枚 |
受注後、約3週間 |
| 50×15 |
0.15 |
GS（ASTM V4相当） |
10枚, 50枚, 100枚 |
受注後、約3週間 |
| 75×25 |
0.15 |
STD-1（ASTM V5-V6相当） |
10枚, 50枚, 100枚 |
受注後、約3週間 |
| 15φ |
0.15 |
GS（ASTM V4相当） |
10枚, 50枚, 100枚 |
受注後、約3週間 |
| 25φ |
0.15 |
GS（ASTM V4相当） |
10枚, 50枚, 100枚 |
受注後、約3週間 |
パワートランジスタ用マイカシート（マイカ絶縁シート）
マイカ鉱石を採掘する鉱山およびマイカを形状加工する工場に対して、CSRに関する第三者機関の
監査を実施し、「責任ある鉱物調達」に対応したパワートランジスタ用マイカシートです。 |
サイズ
（mm） |
厚み
（mm） |
材料
グレード |
受注単位 |
備考 |
| 24×20 |
0.08 |
STD-B |
2,000枚 |
TO-3P用。スペック、納期、供給数量は別途ご相談。 |
| 23×36 |
0.08 |
STD-B |
2,000枚 |
TO-3P 2ケ用。スペック、納期、供給数量は別途ご相談。 |
| 19.4×14 |
0.08 |
STD-B |
2,000枚 |
TO-220用。スペック、納期、供給数量は別途ご相談。 |
|
|
|
